反馈摆式摩擦系数测定仪测定沥青路面表面抗滑性能的方法
发布时间：2025-07-07 16:16:26

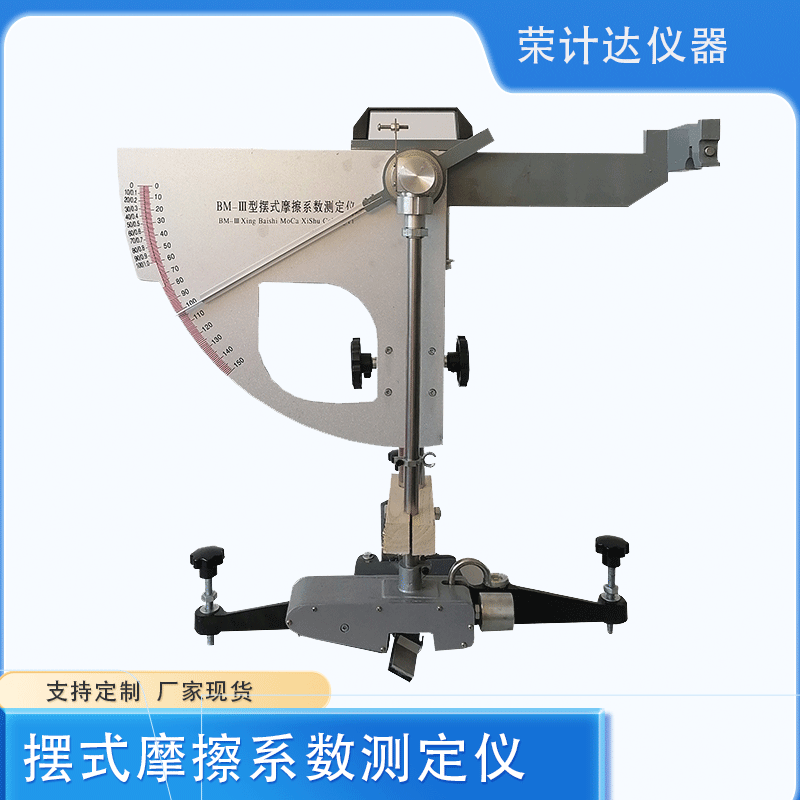

摆式摩擦系数测定仪测定沥青路面表面抗滑性能的方法
一、前言：
沥青路面的抗滑性能是保障道路交通安全的关键指标，直接关系到车辆在行驶过程中的制动与操控性能。尤其是在雨天、低温等恶劣条件下，良好的路面抗滑性能能够有效减少交通事故的发生。摆式摩擦系数测定仪作为一种便携式、操作简便的检测设备，能够快速、准确地测定沥青路面表面的抗滑性能
二、仪器设备与准备工作：
仪器设备
摆式摩擦系数测定仪，橡胶片，其他辅助工具：路表温度计、洒水壶、毛刷等。
准备工作
检查仪器各部件是否完好，确保摆的摆动灵活，指针能自由转动且回零准确。
清洁测试路段，用毛刷清除路面杂物、灰尘、油污等，避免其影响测试结果。
记录测试时的路面温度，准确到 1℃，因摆式仪测定的抗滑值受温度影响较大，需进行温度修正。
三、测试步骤：
仪器调平：将摆式仪固定在测试路面上，调节底座上的调平螺栓，使仪器水平，通过水准泡观察确保仪器处于水平状态。
调零：放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。将摆向右运动，按下释放开关，使摆向左摆动，当摆达到*高位置后下落时，用手将摆杆接住，此时指针应指零，若指针未指零，可调节调零螺丝使指针回零。
标定滑动长度：转动摆，使摆的滑块与路面接触，通过调节摆臂的长度，使滑块在路面上的滑动长度为 126mm。在滑块上轻轻滑动，检查滑动长度是否准确，若不准确需重新调整。
洒水测试：用洒水壶将测试路面表面洒水湿润，然后将摆向左运动，按下释放开关，使摆自由摆动并与路面接触，测量并记录摆的指针所指刻度，该值即为路面的摆值（BPN）。
重复测试：在同一测点重复测试 5 次，每次测试后均需洒水湿润路面，测点间距不小于 30cm。取 5 次测试结果的平均值作为该测点的摆值，若 5 次测试结果中大值与小值的差值大于 3BPN，则应检查原因，并重新测试。
四、数据记录参考：
四、注意事项：
测试过程中，操作人员应避免对仪器施加额外的外力，防止影响测试结果的准确性。
橡胶片磨损达到一定程度或使用次数超过规定值后，必须及时更换，以保证测试结果的可靠性。
测试路段的选择应具有代表性，尽量避开路面有明显病害（如坑槽、裂缝等）的区域，确保测试数据能真实反映路面的抗滑性能。
一、前言：
沥青路面的抗滑性能是保障道路交通安全的关键指标，直接关系到车辆在行驶过程中的制动与操控性能。尤其是在雨天、低温等恶劣条件下，良好的路面抗滑性能能够有效减少交通事故的发生。摆式摩擦系数测定仪作为一种便携式、操作简便的检测设备，能够快速、准确地测定沥青路面表面的抗滑性能
二、仪器设备与准备工作：
仪器设备
摆式摩擦系数测定仪，橡胶片，其他辅助工具：路表温度计、洒水壶、毛刷等。
准备工作
检查仪器各部件是否完好，确保摆的摆动灵活，指针能自由转动且回零准确。
清洁测试路段，用毛刷清除路面杂物、灰尘、油污等，避免其影响测试结果。
记录测试时的路面温度，准确到 1℃，因摆式仪测定的抗滑值受温度影响较大，需进行温度修正。
三、测试步骤：
仪器调平：将摆式仪固定在测试路面上，调节底座上的调平螺栓，使仪器水平，通过水准泡观察确保仪器处于水平状态。
调零：放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。将摆向右运动，按下释放开关，使摆向左摆动，当摆达到*高位置后下落时，用手将摆杆接住，此时指针应指零，若指针未指零，可调节调零螺丝使指针回零。
标定滑动长度：转动摆，使摆的滑块与路面接触，通过调节摆臂的长度，使滑块在路面上的滑动长度为 126mm。在滑块上轻轻滑动，检查滑动长度是否准确，若不准确需重新调整。
洒水测试：用洒水壶将测试路面表面洒水湿润，然后将摆向左运动，按下释放开关，使摆自由摆动并与路面接触，测量并记录摆的指针所指刻度，该值即为路面的摆值（BPN）。
重复测试：在同一测点重复测试 5 次，每次测试后均需洒水湿润路面，测点间距不小于 30cm。取 5 次测试结果的平均值作为该测点的摆值，若 5 次测试结果中大值与小值的差值大于 3BPN，则应检查原因，并重新测试。
四、数据记录参考：
| 测点编号 | 一次测量值（BPN） | 第二次测量值（BPN） | 第三次测量值（BPN） | 第四次测量值（BPN） | 第五次测量值（BPN） | 平均值（BPN） | 路面温度（℃） | 修正后摆值（BPN） |
| 1 | 45 | 47 | 46 | 44 | 46 | 45.6 | 22 | 44.5 |
| 2 | 52 | 50 | 51 | 53 | 51 | 51.4 | 18 | 52.3 |
| 3 | 38 | 39 | 37 | 38 | 40 | 38.4 | 25 | 36.8 |
| 4 | 60 | 61 | 59 | 62 | 60 | 60.4 | 20 | 60.4 |
测试过程中，操作人员应避免对仪器施加额外的外力，防止影响测试结果的准确性。
橡胶片磨损达到一定程度或使用次数超过规定值后，必须及时更换，以保证测试结果的可靠性。
测试路段的选择应具有代表性，尽量避开路面有明显病害（如坑槽、裂缝等）的区域，确保测试数据能真实反映路面的抗滑性能。
